DIY(ヘリコイド)---CONTAX G35

DIY(ヘリコイド)---CONTAX G35からMマウントへの変換

Contax G35レンズをお持ちで、Leicaカメラで使用したい場合は、変換ヘリコイドが必要です。当社のヘリコイドを使用すれば、Contax G35純正ヘリコイドをご自身で交換できます。

ステップ1： Contax G35を分解する

• 分解前の準備

（１）工具リスト：ドライバー（Φ1.0～2.6）、ピンセット、ペーパークリップ、ゴム

（２）作業環境：十分な明るさ​​とほこりのない環境で作業するように努める。

（３）注意：レンズを保護するために、手術中は指サックや手袋を着用することをお勧めします。

• オリジナルのコンタックスG35レンズからレンズリングを取り外す

（１）ゴムをレンズに押し当て、ゴムを回転させてフロントリングを取り外します。

（2）ドライバーを使用して4本のネジを外し（レンズを傷つけないように注意）、2番目のリングを取り出します。

• 光学レンズ群とガスケットを取り出します

（１）レンズを下方に傾けて光学レンズ群とガスケットを取り出します。

（2）注意：レンズ群を取り出した後、後部レンズ（凸面側）に傷が付かないように、レンズ群を逆さまにしてテーブルに置いてください。

ステップ2：Hエリコイドを交換する

• 組み立てリスト

❶光学レンズ群；❷ゴムと4本のネジ；❸Hエリコイド；❹ガスケット；❺レンズリング；❻工具

• 絞りを調整し、ガスケットを配置する

（１）絞りを2.0に調整し、絞りレバーを全開にします。

（２）ヘリコイドにガスケットを入れ、ペーパークリップを使用してガスケットの穴とヘリコイドのネジ穴を合わせます。

• 光学レンズ群をMマウントヘリコイドに取り付ける

（１）光学レンズ群の絞りレバーをヘリコイドの溝に合わせます。

（２）ペーパークリップを使用して、光学レンズ群、ガスケット、ヘリコイドを位置合わせします。

• 交換内容を確認して完了する

（１）絞りを2.0に調整し、光学レンズ群を配置した後、確認中にペーパークリップを引き抜かないでください。

（2）まず2本の対角ネジを取り付け、次に絞りリングとフォーカスリングが正常かどうかを確認し、最後に残りの2本のネジを取り付けます。

（３）レンズリングを取り付けて交換は完了です。

• Mマウントカメラの無限焦点校正

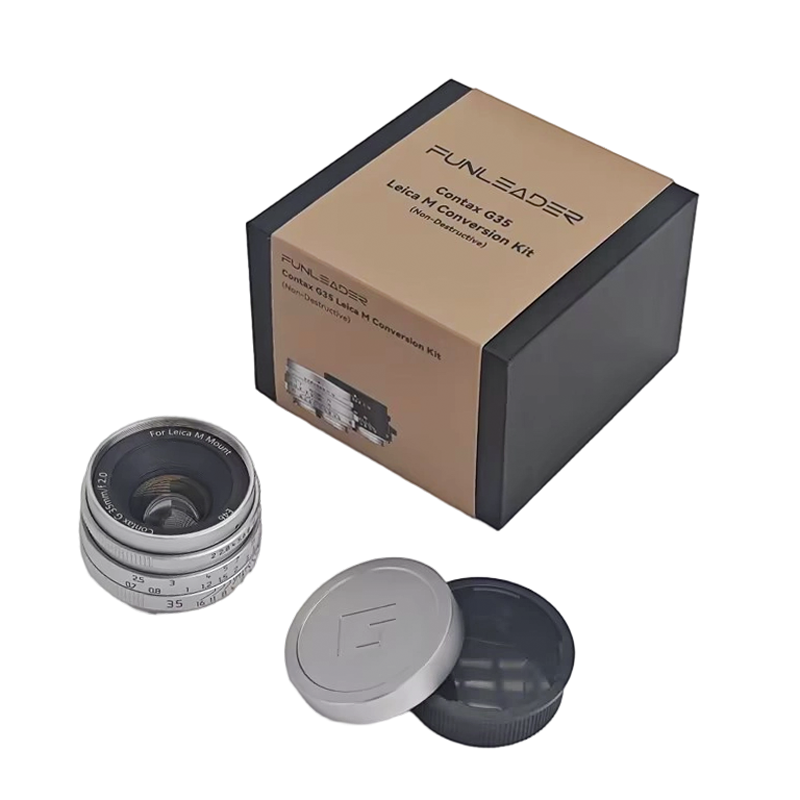

Contax G35 Leica M Conversion Kit (Non-Destructive) V2.0

Specifications
Mount:M mount
Focal Length:35mm
Format:Full frame
Minimum Focus Distance:0.7 m (2.30 ft)
Maximum Aperture:F2.0
Minimum Aperture:F16
Filter Diameter:46mm
Body Material:Brass, chrome plated
Weight:312 g (11oz)
Dimensions:54 x 39 mm (2.13 x1.54 in)
Lens Cap:CNC metal
