DIY(ヘリコイド)---CONTAX G45

DIY(ヘリコイド)---CONTAX G45からMマウントへの変換

Contax G45レンズをお持ちで、Leicaカメラで使用したい場合は、変換ヘリコイドが必要です。当社のヘリコイドを使用すれば、Contax G45純正ヘリコイドをご自身で交換できます。

ステップ1：Contax G45を分解する

• 分解前の準備

（１）工具リスト：ドライバー（Φ1.0～2.6）、ピンセット、ペーパークリップ、ゴム

（２）作業環境：十分な明るさ​​とほこりのない環境で作業するように努める。

（3）注意：レンズを保護するために、手術中は指サックまたは手袋を着用することをお勧めします。

• オリジナルのコンタックスG45レンズからレンズリングを取り外します

（１）絞りを5.6から下図の位置に回します。

（２）ゴムをレンズに押し当て、ゴムを反時計回りに回してフロントリングを取り外します。

（3）ドライバーを使用して4本のネジを外し（レンズを傷つけないように注意）、2番目のリングを取り出します。

• 光学レンズ群とガスケットを取り出します

（１）レンズを下方に傾けて光学レンズ群とガスケットを取り出します。

（2）注意：レンズ群を取り出した後、後部レンズ（凸面側）に傷が付かないように、レンズ群を逆さまにしてテーブルに置いてください。

ステップ2：ヘリコイドを交換する

• 組み立てリスト

❶光学レンズ群； ❷ヘリコイド； ❸ガスケット； ❹レンズリング； ❺ツール

• 絞りを調整し、ガスケットを配置する

（１）ヘリコイドの４本のネジを外し、リングを取り出す。

（２）絞りを5.6に調整して、ヘリコイドの２つの部分の隙間が一致するようにします。

（３）光学レンズ群の絞りレバーに隣接する２つのネジポートを見つけ、レバーをそれらの中央に調整します。

（4）ガスケットを置き、ペーパークリップを使用してガスケットの穴を光学レンズ群のネジ穴に合わせます（ガスケットの個数については、末尾のMマウントカメラ無限焦点校正の説明を参照してください） 。

• 光学レンズ群をMマウントヘリコイドに取り付ける

（１）ペーパークリップを使用して、レンズ群、ガスケット、ヘリコイドのネジ穴を合わせます。

（２）レンズ群の絞りレバーをヘリコイドの溝に合わせて垂直に置きます。

• 交換内容を確認して完了する

（1）水平に置いた後、レンズ群の4つのネジ穴、リング、ヘリコイドの位置が合っていることを確認します。絞りリングを回すと絞りが変化し、正しく取り付けられていることが確認できます。確認中はペーパークリップを抜かないでください。

（２）４本のネジとフロントリングを取り付けて交換は完了です。

• Mマウントカメラの無限焦点校正

（１）30メートル離れたところから垂直の基準物を撮影し、∞で像が鮮明であればガスケットを追加しないでください。

（２）∞で画像が鮮明でない場合はガスケットを減らしてください。

（３）５－∞で像が鮮明であればガスケットを追加してください。

Contax G45からLeica Mマウントへの変換キットの仕様

仕様：

マウント: M
焦点距離: 45mm
フォーマット: フルフレーム
最短焦点距離: 0.7 m (2.30 フィート)
最大絞り: F2.0
最小絞り: F16
フィルター径：46mm
本体材質：真鍮、クロームメッキ
重量: 332 g (11.7 オンス)
寸法: 56 × 46 mm (2.20 x 1.81 インチ)
レンズキャップ：CNCメタル

箱の中身：

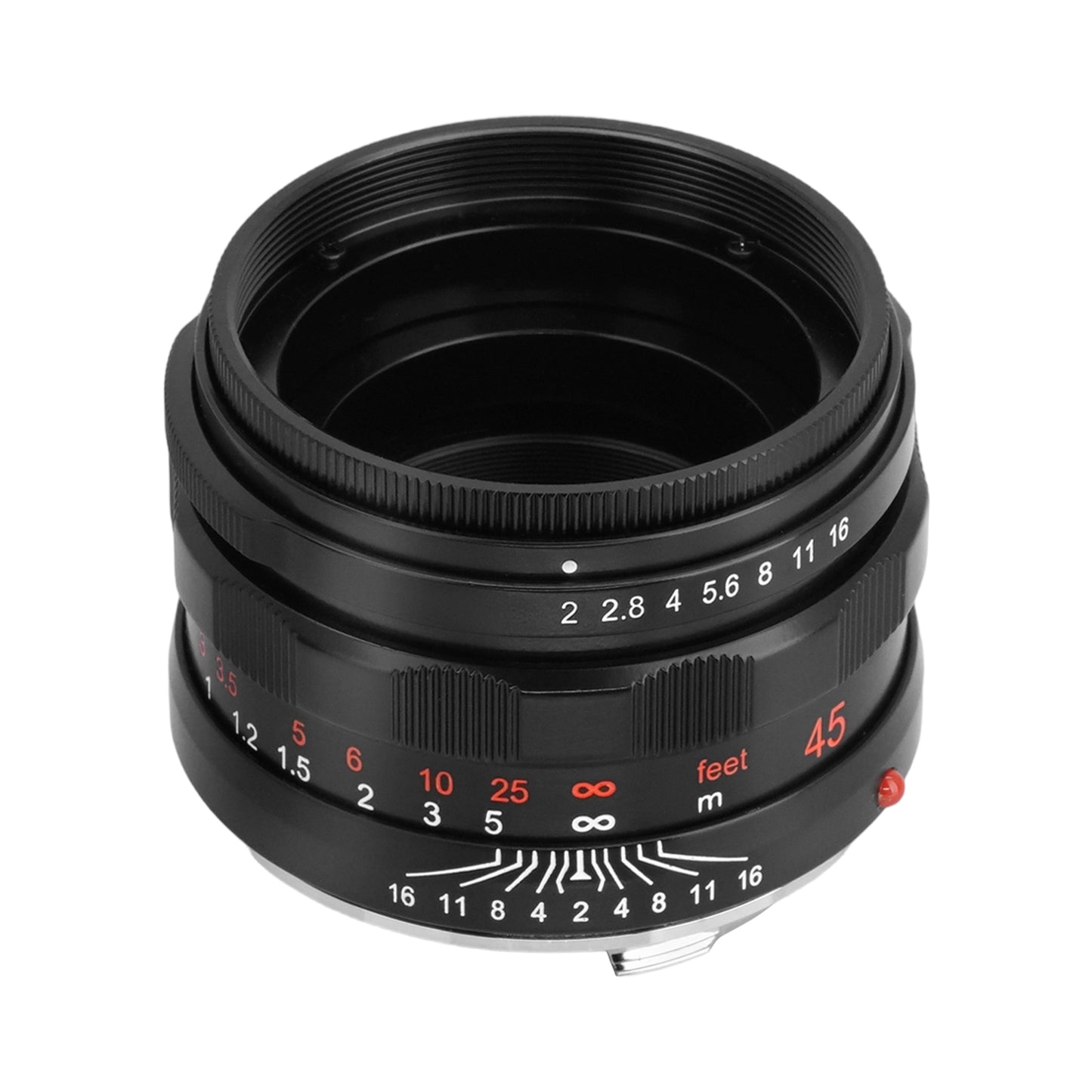

Funleader G45 変換レンズ / ヘリコイド x 1
ガスケット2個（ヘリコイド専用）
ゴム x 1 (ヘリコイド専用)
